Предисловие (Lead)

Проектирование низковольтных комплектных устройств (НКУ) на токи в тысячи ампер — это всегда битва с неочевидными физическими эффектами. Когда сила тока достигает 6300 А, классические правила теплового расчета, когда мы пренебрегаем многими эффектами, перестают работать. Магнитное поле вокруг шин становится настолько мощным, что металлический корпус шкафа начинает греться как в индукционной печи. В этой статье я на реальном кейсе покажу, как создание итерационного цифрового двойника позволило не угадать, а точно рассчитать идеальную конфигурацию, победить индукционный нагрев и спроектировать по-настоящему безопасный щит. Спойлер: без CAE-моделирования у нас бы ничего не вышло.

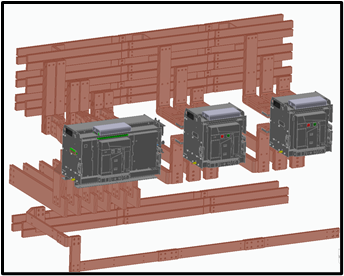

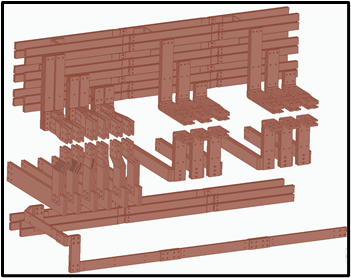

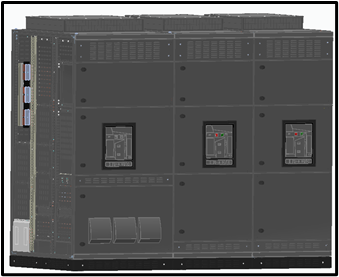

3D модель НКУ на 6300А - 3D модель ошиновки НКУ на 6300 А с воздушными автоматическими выключателями - 3D модель ошиновки НКУ на 6300 А без воздушными автоматическими выключателями



Введение: Проблема, которая не видна на схеме

Когда ток переваливает за 6000 А, шкаф превращается в арену для целой команды физических эффектов: Джоулев нагрев греет изнутри, индукционные токи жарят корпус снаружи, электродинамические силы гнут шины, а скин-эффект заботится о том, чтобы тепло распределялось максимально неравномерно. Добавьте к этому вибрации на частоте сети, старение контактов и коронные разряды — и вы поймёте, что задача конструктора НКУ ближе к разработке турбореактивного двигателя, чем к сборке распределительного устройства.

Без испытаний или точного моделирования предсказать масштаб каждой из этих проблем невозможно. Метод «посмотреть на аналоги» здесь не работает. Нужен цифровой двойник, способный воспроизвести всю эту сложную взаимосвязанную физику в виртуальной среде.

В этой статье я на реальном кейсе покажу, как создание итерационного мультифизического двойника позволило не угадать, а точно рассчитать идеальную конфигурацию. Мы прошли путь от шокирующего открытия перегрева в 280°C до изящного «снайперского» решения, победили индукционный нагрев и спроектировали по-настоящему безопасный щит, отвечающий всем требованиям стандартов.

Спойлер: без CAE-моделирования у нас бы ничего не вышло.

Шаг 1: Валидация модели — Убеждаемся, что основа надежна

Прежде чем бороться с призраком индукционного нагрева, мы убедились, что наша модель корректно считает классические процессы.

Что сделали:

• Построили 3D-модель ошиновки в COMSOL Multiphysics.

• Задали материалы (медь), граничные условия (коэффициент конвективного теплообмена h = 5-10 Вт/(м²·К) для естественной конвекции) и температуру окружающей среды T_окр = +35°C.
• Учли контактные сопротивления (5 мкОм).

Результат:
Модель показала, что максимальная температура шин в установившемся режиме составляет ~114-117°C (превышение над средой ΔT ~79-82К). Это укладывалось в лимит по ГОСТ IEC 61439-1-2024 (105К для меди) с запасом.

Вывод: Модель Джоулева нагрева работает адекватно. Можно подпускать к ней «большого брата» — магнитное поле.

Шаг 2: Первое включение полного двойника — Шок и трепе

Мы собрали полную модель: все те же шины, но теперь в полноценном металлическом корпусе из ферромагнитной стали S250 GD.

Результат оказался пугающим:

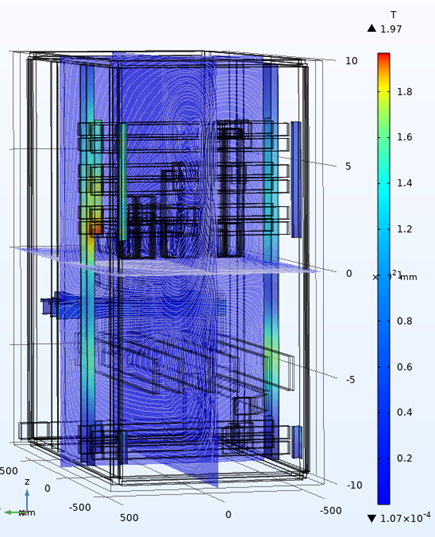

Магнитная индукция в стойках, близких к шинам, зашкаливала до 2 Тл. 2 Тл — это не просто «много», это критический рубеж для электротехнических материалов, это величина, характерная для специализированного мощного оборудования, а не для конструкционной детали электрощита. Значение такой величины сразу переводит проект из разряда обычных в категорию сложных инженерных задач. Поле в 2 Тл сопоставимо с полем мощного МРТ-томографа, что автоматически накладывает жесткие ограничения: опасность для имплантов, необходимость зонирования пространства и строгий контроль за металлическими предметами. Это не просто цифра в симуляции, а яркий сигнал, что система работает на физическом пределе.

Причина проблем кроется в фундаментальном явлении — магнитном насыщении. Для стали S250 GD отметка в 2 Тл — это тот самый порог, за которым ее полезные свойства катастрофически деградируют. Перестав эффективно проводить магнитный поток, она превращается в своеобразное «бутылочное горлышко». Это приводит к двум фатальным для инженера последствиям: резкому росту вихревых токов, вызывающих экстремальный нагрев, и возникновению мощных механических сил. Обнаружение таких величин в цифровом двойнике — веский повод не для улучшения, а для срочного пересмотра концепции.

Таким образом, значение 2 Тл — это не приговор, но строгое техническое требование к перепроектированию. Именно оно заставило нас отказаться от традиционных решений и пойти по пути комбинирования материалов. Отказ от полного ферромагнитного корпуса в пользу связки «сталь + немагнитная нержавейка» не был оптимизацией — это была вынужденная и единственно верная мера, чтобы вернуть материалы в рабочий режим и создать надежное и безопасное устройство. Этот кейс наглядно показывает, как цифровое моделирование позволяет вовремя обнаружить фундаментальные ограничения и избежать дорогостоящих ошибок на поздних этапах.

· Вихревые токи разогревали эти стойки до 258-282°C.

Это не просто «горячо». При такой температуре обычная сталь начинает терять прочность (синеломкость), возможна деформация конструкции, оплавление лакокрасочного покрытия, риск ожога персонала и возгорания.

Проблема подтверждена цифрами, а не интуицией. Без мер такой НКУ — это готовый индукционный нагреватель, а не распределительное устройство.

Шаг 3: Итерации цифрового двойника — Игра в «Что, если?»

Здесь и проявилась вся магия подхода. Мы не стали пилить металл и ждать неделю результаты испытаний. Мы запустили десятки виртуальных экспериментов.

Стратегия 1: «Стандартный набор» немагнитных элементов

Что сделали: По аналогии с проектами на меньшие токи заменили несколько элементов вокруг шин на немагнитную нержавеющую сталь AISI 304 (российский аналог 08Х18Н10).

Результат: Температура корпуса упала, но недостаточно: с 282°C до 232-247°C. Эффект был, но до нормы (65°C) — как до Луны. Стало ясно, что проблема точечная и требует нешаблонного решения.

Стратегия 2: «Точечный снайперский подход» (Рекомендация №2)

Что сделали: проанализировали карту магнитного поля и нагрева. Выявили критические стойки, которые были главными «приемниками» поля. Заменили на немагнитные именно их, а не все подряд.

Результат: Температура корпуса радикально рухнула до 64,5°C (ΔT ≈ 30К).

Полное соответствие строгим требованиям стандарта! Это был успех.

Стратегия 3: «Перестраховка» (Немагнитное + принудительное охлаждение)

Что сделали: К «снайперскому» решению добавили систему принудительной вентиляции. Не просто взяли h=10 из справочника, а рассчитали реальный коэффициент для наших 3х вентиляторов YCE-FF-102-55 с учетом фильтров и геометрии вентиляционных окон. Рассчитанный h ≈ 29 Вт/(м²·К).

Результат: Температура шин снизилась до ~95°C, корпуса — до ~70°C. Мы получили запас прочности на случай жары и пыли.

Технический стек и подводные камни

Решатель: Нестационарный, связанный (coupled): электромагнетизм (AC/DC Module) + теплопередача (Heat Transfer Module).

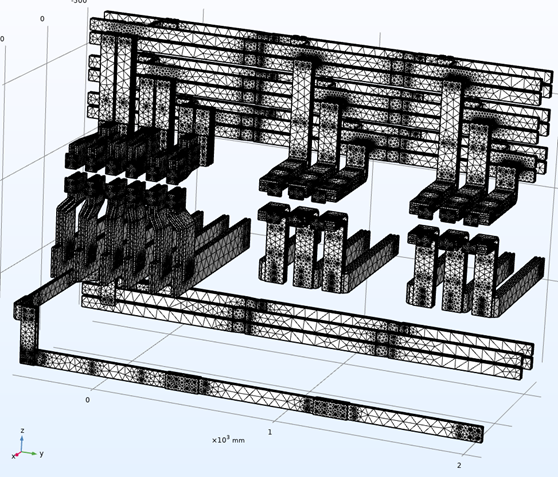

Сетка: Ключевая задача — построить качественную сетку в воздушных областях вокруг шин и в тонких стенках корпуса. Использовали сильно неравномерную сетку и слои для аппроксимации скин-эффекта.

Главный вызов: Корректное задание магнитной проницаемости (μ) ферромагнитной стали. Это не константа, а сложная функция от напряженности поля. Мы итерационно подобрали эффективное значение ~50, валидируя модель на данных с прототипов.

Выводы: Ценность подхода и масштабирование

1. Цифровой двойник — это не «красивая картинка», а производственный инструмент. Он позволил нам за недели пройти путь, который методом физических экспериментов занял бы месяцы и сотни тысяч рублей на изготовление опытных образцов.

2. Глубокое понимание вместо угадывания. Мы не просто подобрали материал, а поняли физику процесса и теперь можем предсказать поведение конструкции при любых изменениях.

3. Гарантия и маркетинг. Мы можем со 100% уверенностью заявлять заказчику о соответствии стандартам, подкрепляя это не сертификатами на материалы, а результатами полного мультифизического моделирования.

4. Масштабируемость подхода: Эта же методология прекрасно работает для других задач:

• Анализ электродинамической стойкости (КЗ): Расчет механических напряжений в шинах и корпусе при коротком замыкании.
• Оптимизация веса и стоимости: можно виртуально «проредить» металл корпуса там, где он не несет функциональной нагрузки, оставив прочность.
• Акустический анализ: Расчет гудения шин и корпуса с целью его снижения.

Наш кейс — это наглядный пример того, как современное CAE-моделирование переводит инженерию из ремесла, основанного на опыте и догадках, в точную науку, основанную на расчетах и предсказании.
